Tunnelboormachine bijna aan het eind eerste helft

Een nieuwe mijlpaal! Tunnelboormachine Gaia heeft 2.000 meter geboord, van de in totaal 2.250 meter lange tunnel. Naar verwachting ziet Gaia eind deze maand het daglicht weer.  De komende weken wordt het laatste deel van de tunnel geboord, tussen de spoorlijn en de ontvangstschacht (in de Stevenshof in Leiden, ter hoogte van de Gerda Brautigamsingel). Vanaf eind deze maand arriveert de tunnelboormachine in de ontvangstschacht. Na de aankomst wordt het voorste deel van de tunnelboormachine gedemonteerd en uit de ontvangstschacht gehesen, en terug vervoerd naar de startschacht nabij de A4. Hoe gaat dat precies in z´n werk?

Boorschild terug over de weg, volgwagens terug door de tunnel
Vlak voor de aankomst wordt de bouwkuip van de ontvangstschacht vol met water gezet, om tegendruk te bieden tegen het grondwater buiten de bouwkuip wanneer de tunnelboormachine door de wand heen boort. De tunnelboormachine komt dus onder water aan. Wanneer het boorschild volledig in de bouwkuip staat, alle betonnen tunnelringen zijn gebouwd en de tunnel waterdicht is kan het water uit de bouwkuip worden weggepompt.

De tunnelboormachine is met een lengte van ruim 100 meter te vergelijken met een rijdende fabriek. De machine bestaat uit een boorschild met voorop het graafwiel dat de grond weg schraapt. Binnenin het boorschild zitten onder meer de motoren en de erector (een robotarm die de betonnen tunnelsegmenten plaatst). Achter het boorschild zitten 4 volgwagens met al het benodigde materieel voor het bouwen van de tunnel. Alleen het boorschild komt aan in de ontvangstschacht. De volgwagens worden achteruit door de tunnel terug gereden naar de startschacht.

Werkzaamheden demontage & transport boorschild

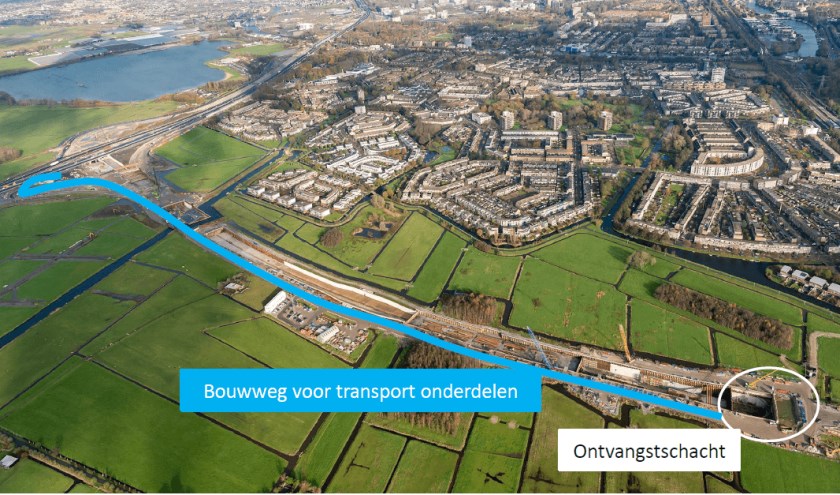

Om het graafwiel en het boorschild uit de bouwkuip te hijsen en over de weg te kunnen vervoeren, worden deze onderdelen gedemonteerd. Hiervoor worden las- en slijpwerkzaamheden uitgevoerd, waarvan het grootste deel in de bouwkuip zelf wordt uitgevoerd. Een klein deel gebeurt bovengronds/op maaiveld. Vervolgens worden de verschillende onderdelen uit de bouwkuip gehesen en getransporteerd over de bouwweg naar de A44. Na aankomst van de boor zijn we ongeveer een maand aan het werk.

Wat merkt de omgeving van de demontage- en transportwerkzaamheden?
Net als bij het boorproces zelf, wordt er voor de demontage 24 uur per dag, 7 dagen per week doorgewerkt. Met name de slijpwerkzaamheden kunnen hoorbaar zijn in de omgeving. Ook zullen er machines zoals hijskranen aan het werk zijn en wordt de bouwplaats verlicht. Geprobeerd wordt de meest overlastgevende werkzaamheden (zoals het slijpen) waar mogelijk overdag uit te voeren. Verder wordt er een afscheiding geplaatst waarachter gewerkt wordt in de vorm van een containerwand, die bestaat uit 2 lagen op elkaar gestapelde containers. Op deze manier wordt de overlast van licht en geluid zoveel mogelijk beperkt. De verschillende onderdelen van het boorschild worden over de weg terug vervoerd naar de startschacht bij de A4. Omdat deze ´bijzondere transporten´ vanwege hun afmeting niet overdag mogen rijden, betekent dit dat de transporten ook ´s avonds en ´s nachts vanaf de bouwweg worden uitgevoerd.

Doorkijk werkzaamheden boorproces
Nadat de onderdelen terug zijn vervoerd naar de startschacht aan de A4 zijde, wordt het boorschild gemonteerd en gekoppeld aan de volgwagens. Het boren van de tweede tunnelbuis zal naar verwachting in april starten en circa een half jaar in beslag nemen.

Benieuwd waar de tunnelboormachine zich bevindt? Bekijk op www.volgdeboor.nl de exacte locatie van Gaia.
